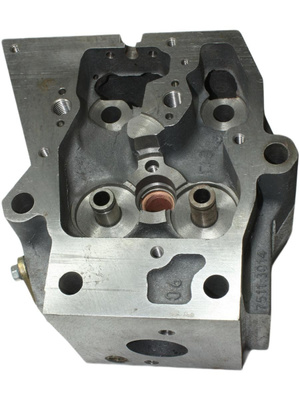

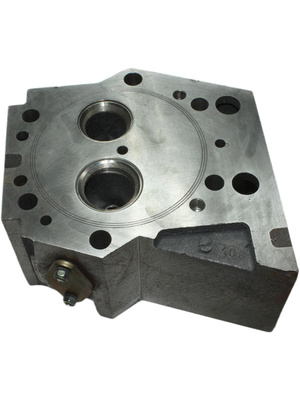

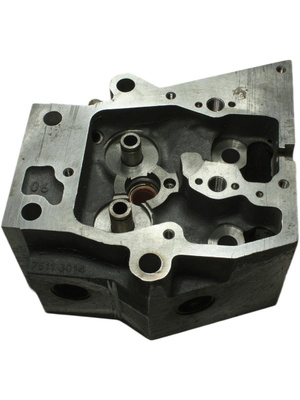

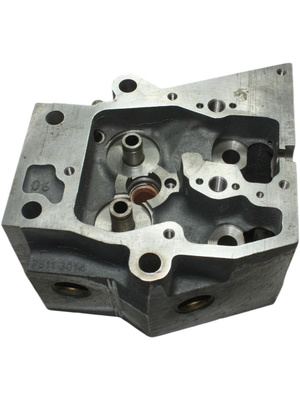

Головка блока цилиндров раздельная голая на дв.Ямз-7511 АВТОДИЗЕЛЬ 7511-1003014

7511-1003014 — каталожный номер индивидуальной головки цилиндров для двигателя ЯМЗ-7511. Характеристика Материал: низколегированный серый чугун. Крепление: гайками, навертываемыми на шпильки, ввёрнутые в блок цилиндров. Шпильки изготовлены из хромоникелевой стали и термически обработаны. Особенности конструкции: Для отвода тепла головка имеет полость жидкостного охлаждения, сообщающуюся с полостью блока. В боковой поверхности головки есть отверстия под трубки для подвода топлива к форсунке. В головке размещены клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки. Под клапаны газораспределения в головку с натягом установлены седла и направляющие втулки клапанов. Седла впускных клапанов изготовлены из специального чугуна, а седла выпускных — из специального жароупорного сплава. Уплотнение стыка головки цилиндров, блока и гильзы осуществляется прокладкой, которая состоит из металлической прокладки, уплотняющей газовый стык, и резиновой прокладки, уплотняющей отверстия прохода штанг, масла и охлаждающей жидкости. Металлическая прокладка выпускается четырёх размеров по толщине (1,1 мм, 1,3 мм, 1,5 мм, 1,7 мм) и подбирается при сборке двигателя индивидуально для достижения оптимального надпоршневого зазора в каждом цилиндре. Применение Индивидуальная головка устанавливается на каждый цилиндр и крепится к блоку шестью шпильками длиной 209 мм и 248 мм. В головку запрессован чугунный стакан форсунки, который в верхней части уплотнён резиновым кольцом. Привалочная к блоку цилиндров поверхность в зоне уплотнения гильз цилиндров имеет три кольцевые проточки. Важно: головки цилиндров для двигателей ЯМЗ-7511 не взаимозаменяемы с деталями, выпущенными ранее под другим номером.
