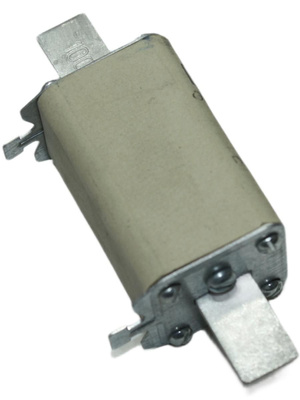

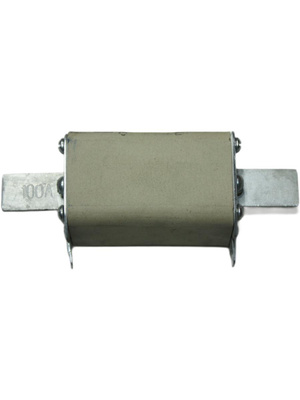

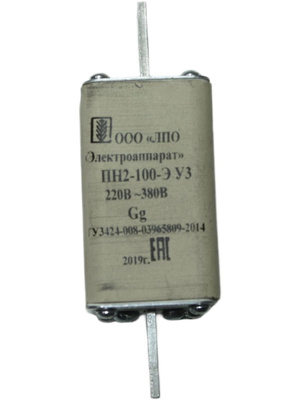

Вставка плавкая 100А 220-380В ЛПО ЭЛЕКТРОАППАРАТ ПН2-100-Э УЗ

ПН2-100-Э УЗ — плавкая вставка (предохранитель) серии ПН2. Плавкая вставка ПН2-100-Э У3 на 40А, стальные ножи (ЭТ) Характеристики Некоторые технические параметры плавкой вставки ПН2-100-Э УЗ 100 А: номинальный ток — 100 А; частота тока — 50/60 Гц; номинальное рабочее напряжение переменного тока — 380 В; предельная коммутационная способность переменного тока — 100 кА; номинальное рабочее напряжение постоянного тока — 220 В; предельная коммутационная способность постоянного тока — 100 кА; потери мощности — 16 Вт; присоединение внешних проводников — ножевое; способ установки — на основание; климатическое исполнение и категория размещения — У3; степень защиты (IP) — IP00; диапазон рабочих температур — от -60°С до +40°С; Габариты: ширина — 40 мм, высота — 123 мм, глубина — 52,5 мм. Применение Плавкая вставка ПН2-100-Э УЗ предназначена для защиты электрооборудования промышленных установок и электрических сетей трёхфазного переменного тока с номинальным напряжением 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях. Особенности конструкции: Плавкая вставка состоит из керамического корпуса, закрытого с двух сторон крышками с расположенными на них выводами. Внутри корпуса находятся плавкие элементы, приваренные к торцам выводов. Внутренняя полость корпуса заполнена кварцевым песком. При недопустимой перегрузке или коротком замыкании плавкий элемент расплавляется, возникшая при этом электрическая дуга гасится в наполнителе. После гашения дуги электрическая цепь размыкается, тем самым отключается и аварийный участок схемы. После срабатывания перегоревшая плавкая вставка заменяется новой.
