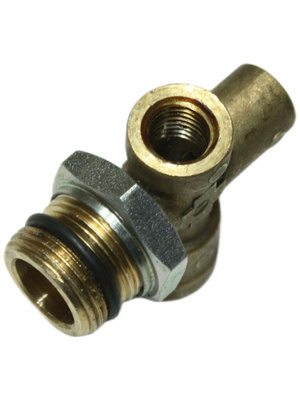

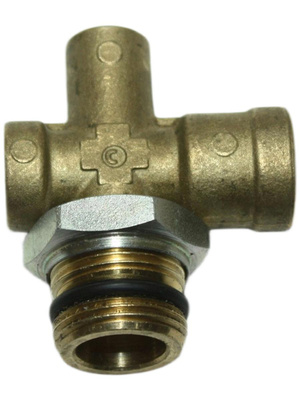

Фитинг-четверник 12х6М12ВН-М22 CAMOZZI D9600

Характеристики Некоторые характеристики фитинга 9600 (на примере модели 12-6-M12X1,5-M22X1,5TC-S01): Наружная резьба: метрическая М22×1,5. Внутренняя резьба: метрическая М12×1,5. Цанговые зажимы: два, под трубки с наружными диаметрами 6 и 12 мм. Момент затяжки: 36–44 Нм. Контргайка под ключ: 27 мм. Площадка под ключ: 15 мм. Рабочее давление: 12 бар (макс. — до 32 бар). Температура эксплуатации: от -50°С до 100°С. Особенности: Корпус из латуни, гильза из стеклонаполненного полиамида. Цанга из латуни, имеет три фиксирующих бурта для надёжной фиксации трубки. Защитная манжета из маслобензостойкой резины, не допускает попадания загрязнений и влаги в цанговый зажим. Уплотнительные кольца из акрилонитрил-бутадиен-каучука маслобензостойкого (NBR). pnevmex.ru privod-ufa.ru Применение Фитинг 9600 предназначен для использования с трубками из эластомерного полиэфира (Hytrel) и полиамида, соответствующими стандартам ГОСТ Р 51190-98, DIN 73378, DIN 74324 или ISO 7628. OZON.ru BB-Engineering.ru Особенности монтажа: трубка должна быть вставлена в фитинг до упора в гильзу на всю монтажную длину. Демонтаж: необходимо нажать на защитную манжету фитинга специальным ключом модели DRK, при этом усилие передаётся на торец цанги. Цанга, перемещаясь, выходит из зацепления с трубкой, и, удерживая ключ в нажатом положении, трубку можно извлечь из фитинга.
