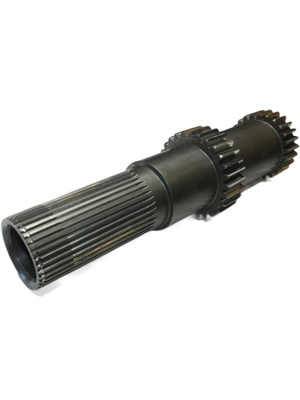

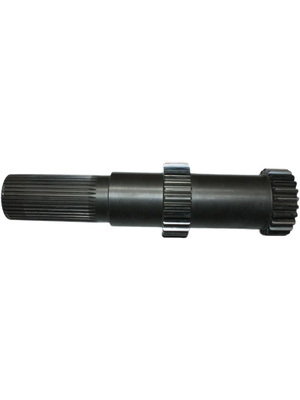

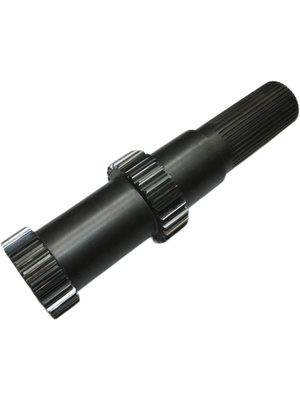

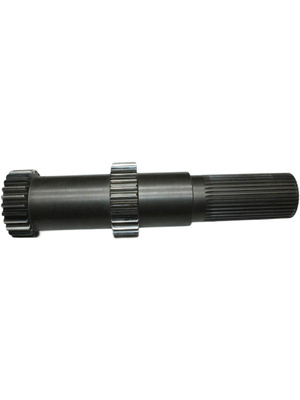

Вал (шестерня питателя-YM) на Caterpillar CAT 215-1676

Вал (выходной вал-шестерня привода питателя) Cat CATERPILLAR (артикул 215-1676 / 2151676) — это оригинальный прецизионный элемент редукторной группы трансмиссии, предназначенный для передачи высокого крутящего момента в узлах подачи материалов тяжелой дорожно-строительной спецтехники. Конструкция: Изделие представляет собой ступенчатый цельнометаллический силовой вал (общая длина 215 мм) с монолитно выполненной цилиндрической шестерней, имеющей 38 прецизионно нарезанных зубьев (максимальный наружный диаметр 142 мм). На посадочных концах вала расположены эвольвентные шлицы для сопряжения с приводными муфтами и шлифованные шейки под опорные подшипники. Геометрия зубьев рассчитана по стандартам CAT для обеспечения безударного зацепления и плавного распределения окружных усилий. Материал: Изготавливается из оригинальной высоколегированной конструкционной хромоникельмолибденовой стали глубокого прокаливания. Деталь проходит комплексную химико-термическую обработку, включая цементацию и поверхностное индукционное упрочнение токами высокой частоты (ТВЧ). Это создает сверхтвердый наружный слой (58–62 HRC), полностью защищенный от контактного износа, сколов и питтинга зубьев, при пластичной и вязкой сердцевине, исключающей излом вала при резком заклинивании или ударных перегрузках. Назначение: Является ведущим или выходным звеном редуктора привода питателя (конвейера). Он передает крутящий момент от приводного гидромотора на цепной или ленточный транспортер, отвечающий за непрерывную и равномерную подачу рабочей смеси. Применение и применяемость Деталь работает в тяжелых условиях внутри закрытого картера редуктора под воздействием высоких температур и постоянной вибрации, смазываясь трансмиссионным маслом класса Cat TO-4. Замена вала-шестерни производится при капитальном ремонте узла привода конвейера-питателя, если обнаружены критический износ или сколы рабочих профилей зубьев, «слизывание» или смятие приводных шлицев, глубокие раковины на шейках подшипников или деформация геометрии вала. Применяемость по видам и моделям спецтехники CATERPILLAR: Гусеничные асфальтоукладчики: тяжелые дорожные машины серий Cat AP-1055B, Cat AP-1055D, Cat AP-1055E, Cat AP-1055F (в механизмах привода левого и правого скребковых питателей-транспортеров); Колесные асфальтоукладчики: высокопроизводительные машины серий Cat AP-1000B, Cat AP-1000D, Cat AP-1000E, Cat AP-1000F; Перегружатели асфальтобетонной смеси: специализированные накопители и перегрузочные модули Caterpillar, использующие унифицированные редукторные группы привода подающих конвейеров с артикулом вала 215-1676.
