Вал редуктора хода Caterpillar 330/336 CAT 191-2521

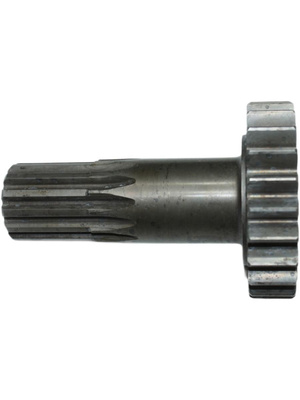

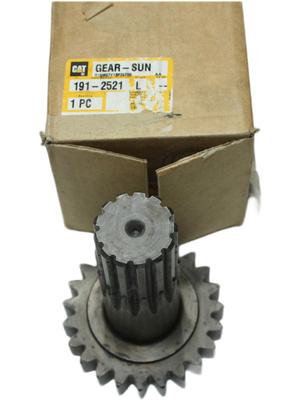

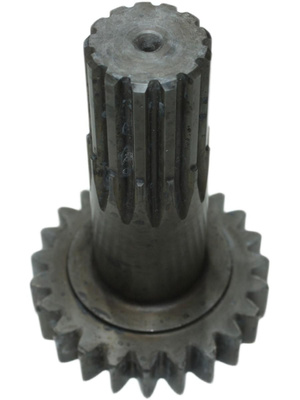

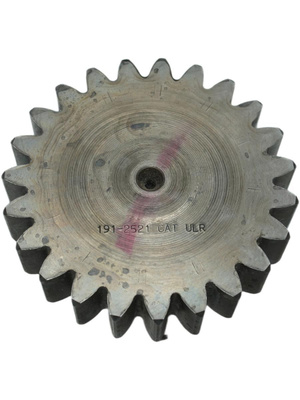

Описание и Применение товара : Вал редуктора хода Caterpillar 330/336 CAT (191-2521) Вал редуктора хода (солнечная шестерня первой передачи) Cat CATERPILLAR (артикул 191-2521) — это оригинальный прецизионный элемент планетарной передачи бортового редуктора хода тяжелых гусеничных экскаваторов. Конструкция: Изделие представляет собой монолитный вал-шестерню (длина 154 мм, наружный диаметр 105 мм). На одном конце вала нарезана ведущая солнечная шестерня планетарного ряда, а на другом — точные эвольвентные шлицы для зацепления с приводным гидромотором хода. Геометрия зубьев рассчитана по стандартам CAT для обеспечения максимального пятна контакта и плавного распределения усилий между сателлитами. Материал: Изготавливается из высоколегированной конструкционной хромоникельмолибденовой стали глубокого прокаливания. Деталь проходит химико-термическую обработку (цементацию) и индукционную закалку токами высокой частоты (ТВЧ) зубьев и шлицевой части. Это формирует сверхтвердый наружный слой (58–62 HRC), устойчивый к питтингу (выкрашиванию), при вязкой сердцевине, демпфирующей ударные нагрузки. Назначение: Принимает крутящий момент от вала гидромотора хода и передает его на сателлиты первого планетарного ряда бортовой передачи. Вал является ключевым звеном в системе многократного увеличения крутящего момента, необходимого для привода ведущей звездочки гусеничной ленты. Применение и применяемость Деталь работает в полностью закрытом картере бортового редуктора в постоянной ванне трансмиссионного масла класса Cat TO-4 / SAE 50. Замена вала-шестерни производится при капитальном ремонте бортовой передачи в случае обнаружения сколов, выкрашивания или предельного износа зубьев шестерни, «слизывания» или смятия приводных шлицев, а также при осевом биении из-за перекоса сопряженных подшипников. Применяемость по моделям экскаваторов CATERPILLAR: Cat 330 (включая популярные модификации Cat 330C, Cat 330D, Cat 330D L); Cat 336 (включая тяжелые карьерные и строительные версии Cat 336D, Cat 336D L, Cat 336E, Cat 336E L, Cat 336F); Другие модификации гусеничных машин CAT классов 30–36 тонн, использующие унифицированные планетарные редукторы хода.
