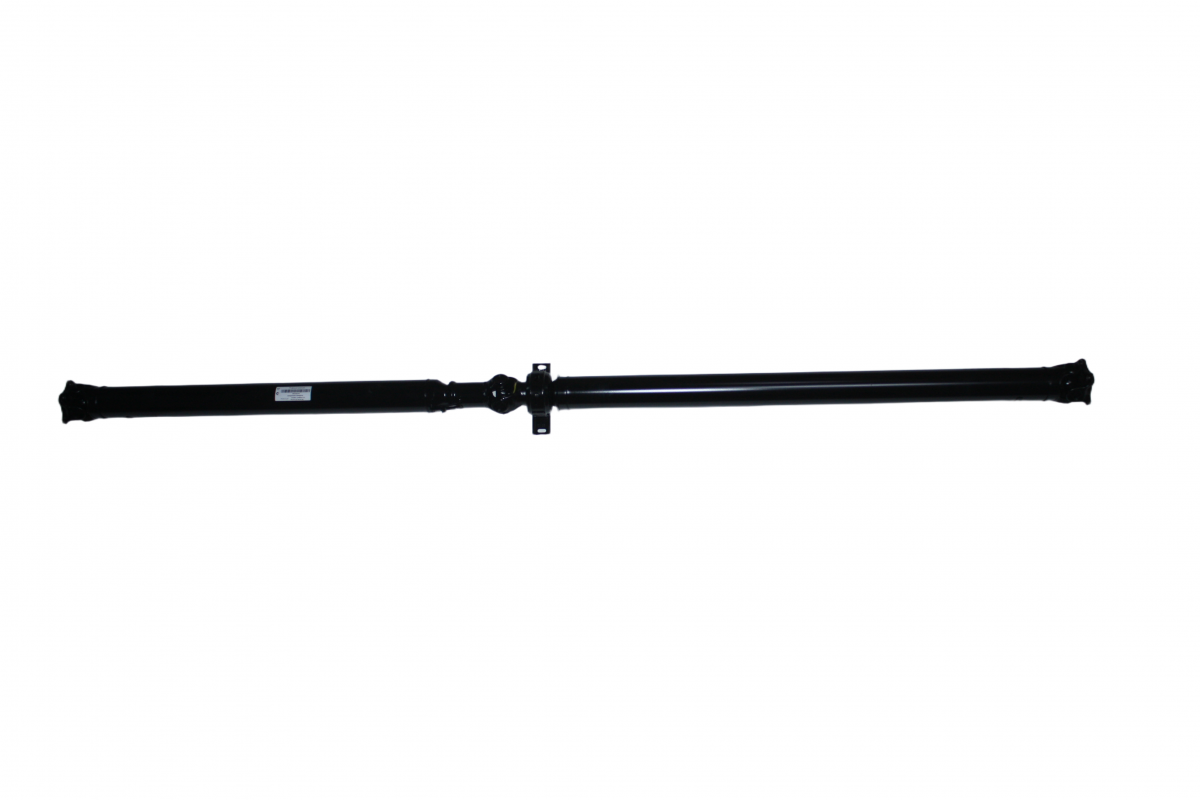

Передача карданная L=2680 мм ОРИГИНАЛ (4,6 т. База-3745) на Газель Next C41R92 TIRSAN C41R92-2200010-10

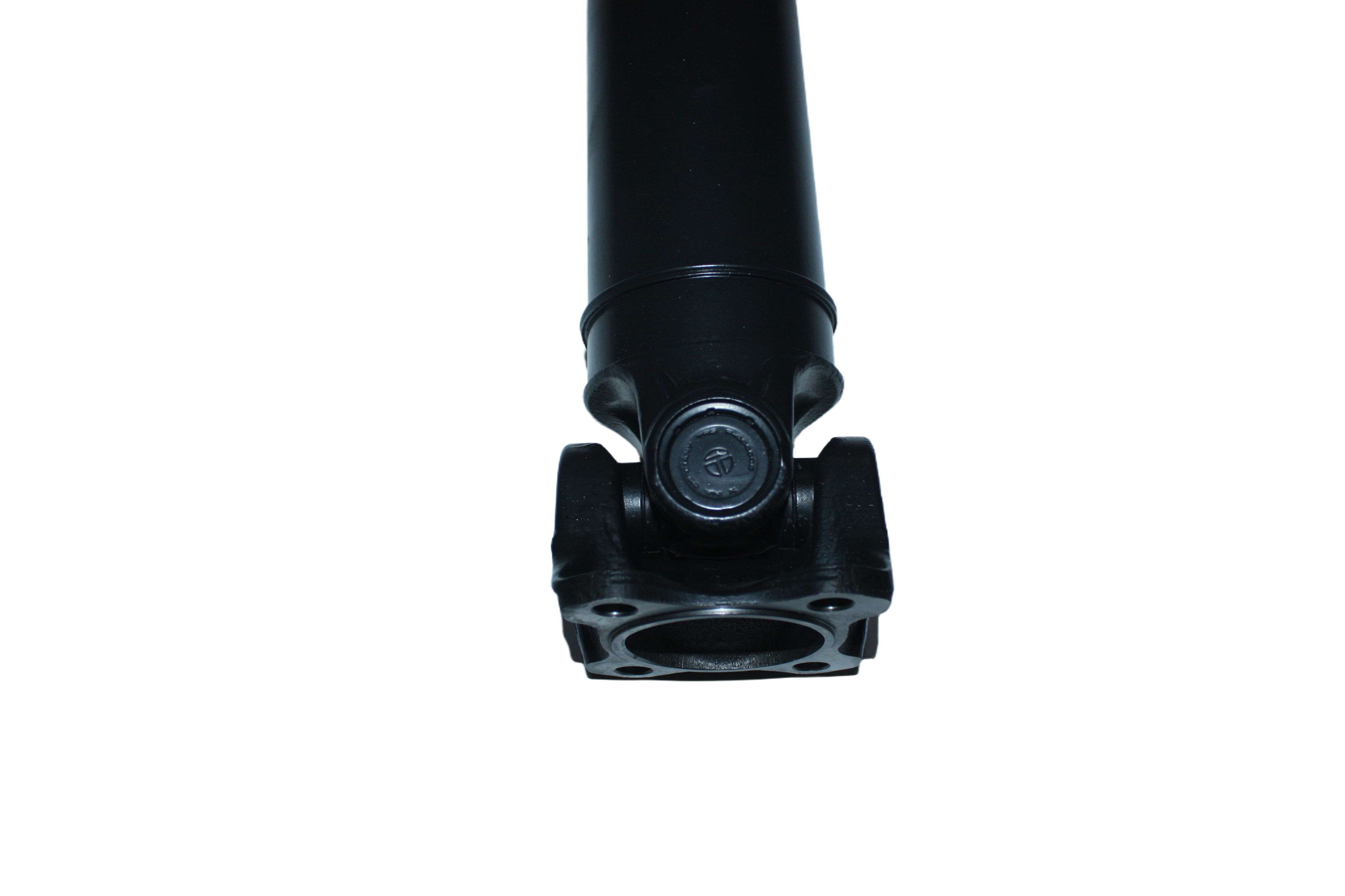

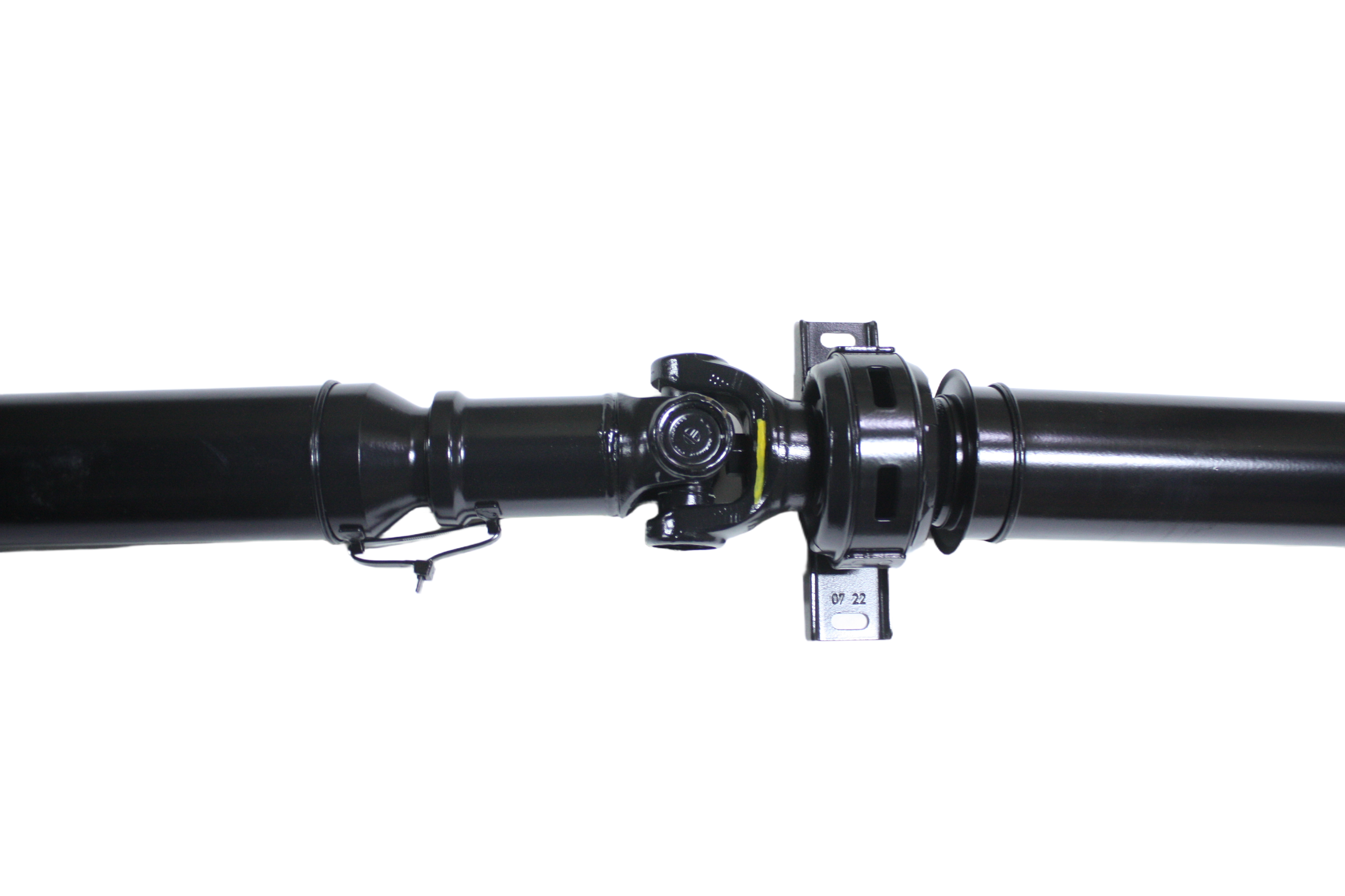

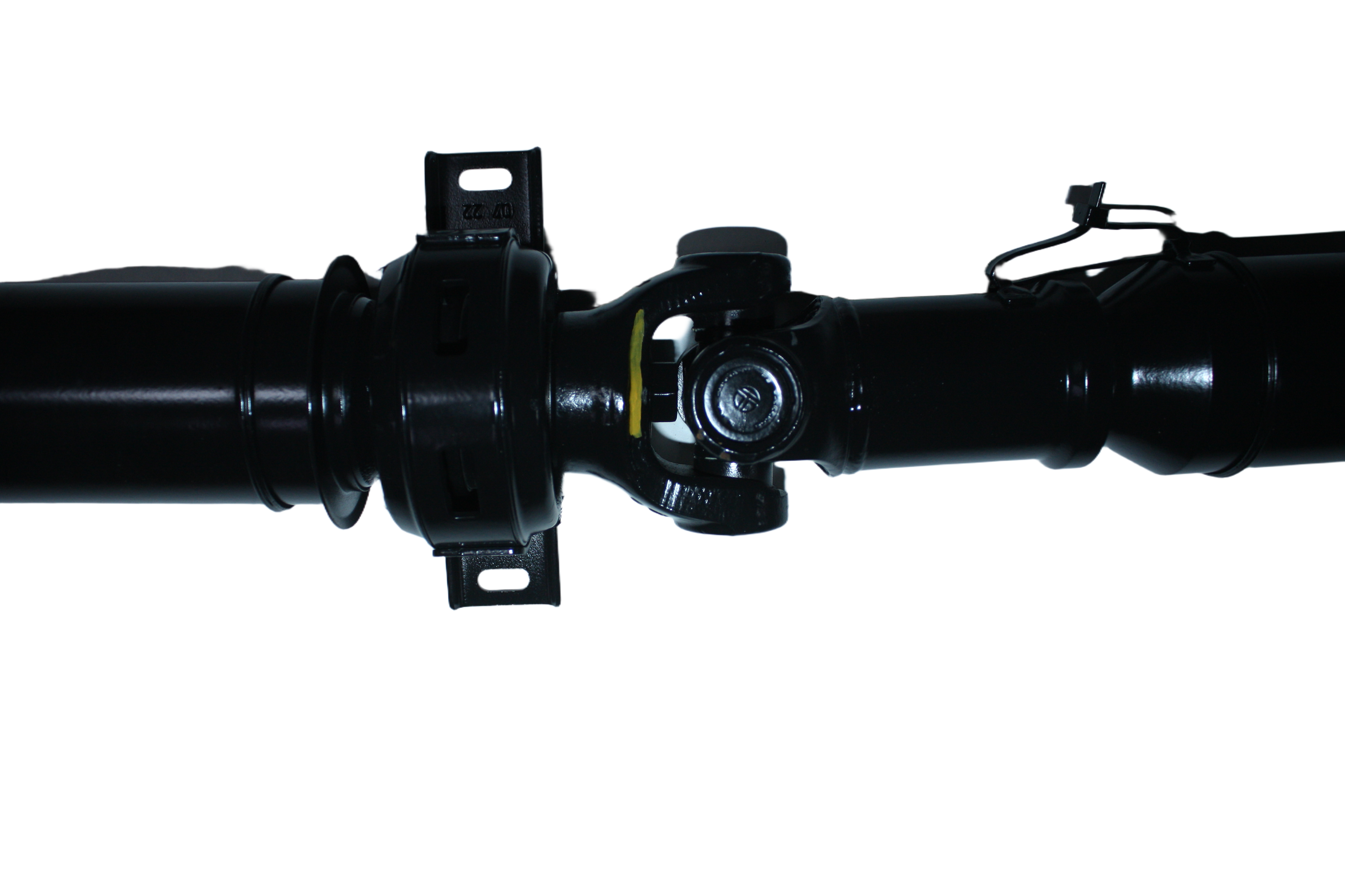

Карданный вал с артикулом C41R92.2200010-10 — это оригинальная деталь для автомобилей семейства ГАЗель Next. Он предназначен для передачи вращающего момента от коробки передач к редуктору заднего моста на машинах с увеличенной колёсной базой. Технические характеристики Длина (по центрам шарниров) 2680 мм Наружный диаметр трубы 75 мм Толщина стенки трубы 3,5 мм Тип шарниров Игольчатые подшипники (крестовины) размером 30×80×28 мм Максимальный крутящий момент 2500 Нм Максимальная частота вращения 4000 об/мин Масса вала в сборе 29 кг Шлицевое соединение Эвольвентное, 16 зубьев, модуль 2,5 мм Балансировка Динамическая, класс точности G16, остаточный дисбаланс не более 50 г·см Предел прочности на кручение Не менее 3000 Нм Максимальный угол работы шарниров До 18° Конструкция и принцип работы Конструктивно вал представляет собой сварную трубу с двумя карданными шарнирами и шлицевым соединением. Шлицевое соединение позволяет валу изменять свою длину при ходе подвески, что предотвращает заклинивание. Основная задача — обеспечить синхронное вращение ведущих колёс, компенсируя угловые и линейные перемещения агрегатов трансмиссии. Вал работает в условиях постоянных вибраций и ударных нагрузок, особенно при трогании с места и движении по неровной дороге. Правильная работа карданного вала критически важна для предотвращения вибраций, гула и преждевременного износа подшипников коробки передач и редуктора. Применяемость Вал предназначен для автомобилей ГАЗель Next модификации C41R92 с полной массой 4,6 тонны и колёсной базой 3650 мм. Он устанавливается на машины, оснащённые 5-ступенчатой механической коробкой передач (5МКПП или 6МКПП от Cummins) и задним мостом с редуктором 4,55. Конкретные модели автомобилей, на которые устанавливается этот вал: ГАЗ-С41R92-10 (бортовой); ГАЗ-С41R92-20 (фургон); ГАЗ-С41R92-30 (рефрижератор) Также вал подходит для ГАЗель Next с газовым двигателем (CNG) при условии сохранения длины.
