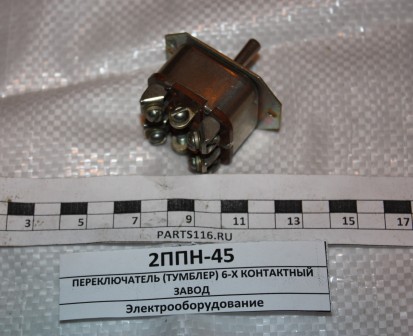

Переключатель двухполюсный перекидной переключатель с нейтральным положением ручки ЧАЭЗ с хранения 2ППН-45

2ППН-45 — это двухполюсный перекидной переключатель с нейтральным положением ручки управления (алгоритм работы: ON–OFF–ON с фиксацией). Расшифровка условного обозначения 2 — двухполюсный; П — переключатель; П — перекидной; Н — нейтральное положение ручки; 45 — год освоения Технические характеристики Номинальное напряжение: 27 В (допустимое отклонение ±10%). Максимально допустимое напряжение: 30 В. Номинальный ток: 20 А. Усилие на ручке переключателя: 0,4–2,5 кгс. Падение напряжения между контактными зажимами при номинальном токе: не более 0,35 В. Износостойкость (количество циклов коммутации): 12 500. Степень защиты корпуса: IP30 (по ГОСТ 14254). Степень защиты выводов: IP00. Масса: не более 85 г. Содержание серебра: 0,8 г. Допустимая перегрузка по току: 2In в течение 5 минут. Предельно допустимая температура нагрева контактных зажимов: не более 120 °C при нагрузке номинальным током. Испытательное напряжение изоляции: 500 В (переменный ток, 50 Гц) в течение 1 минуты для обычного исполнения, 550 В — для тропического. Применение Переключатели 2ППН-45 используются для коммутации (включения и отключения) электрических цепей постоянного тока в закрытых стационарных и передвижных установках, в том числе в различных видах техники: в автомобильном транспорте; на железнодорожном транспорте; на речном транспорте; в промышленном и специальном оборудовании.
