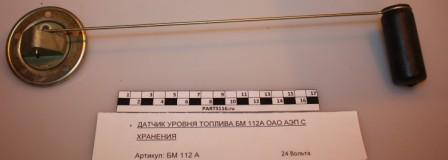

Датчик уровня топлива БМ 112А на Газ-53-12, 66-11, Паз-672М, 3201, 3742 ОАО АЭП с хранения БМ112А

БМ112А — артикул датчика указателя уровня топлива (реостатного типа). Предназначен для контроля уровня топлива в баке автомобилей, других транспортных средств и стационарных установок. Характеристики Рабочее напряжение: 12 или 24 В. Выходное сопротивление в зависимости от количества топлива в баке (л): пустой бак — 0–1,5 л, выходное сопротивление — 0–3 Ом; половина бака — 37,5–42,5 л, выходное сопротивление — 30–34 Ом; полный бак — 85,5–91,5 л, выходное сопротивление — 55–59 Ом. Радиус рычага поплавка: 306 мм. Угол наклона вертикали при пустом баке — 27,5 град.. Угол отклонения рычага от начального положения при наполнении половины бака — 37 град.. Габаритные размеры: 73×70×850 мм. Масса: не более 0,23 кг. Применение Датчик БМ112А используется в следующих моделях: Автомобили: ГАЗ-53-12, ГАЗ-66-11 и их модификации. Автобусы: ПАЗ-672-М, ПАЗ-3201, ПАЗ-3742. К датчику подключается индикаторный указатель уровня топлива, а некоторые модели позволяют управлять включением сигнальной лампы резервного уровня топлива в баке. При изменении уровня топлива в баке изменяется сопротивление в электрической цепи, что отражается на указателе.
